RACCORD TOURNANT TP1100 RS - DU DN25 AU DN200

Raccord tournant modulable - Version à souder

Raccord tournant modulable suivant votre installation : composez votre raccord tournant à partir de notre version à souder !
Grande souplesse de conception
S'adapte à une grande variété de process

Forces et spécificités

  • Joint tournant disponible dans de nombreux DN en standard
  • Combinable avec de nombreux éléments (brides, coudes ...) ou à souder directement sur votre tuyauterie
  • Convient aux process alimentaires - avec zones de rétention cependant (étanchéité radiale)
  • Applications : raccord tournant hydraulique, raccord tournant pneumatique

Conditions d'utilisation

Air, eau, huiles, gaz, vide - Autres sur demande
DN25 au DN200 en standard - DN250 au DN600 sur demande : nous consulter
Orientation et/ou rotation lente non continue
Jusqu'à 16 bar suivant brides - Pressions plus élevées disponibles sur demande : nous consulter
Jusqu’à 180°C - Suivant nature du joint et de la graisse utilisée : nous consulter

 Principaux secteurs d'ACTIVITÉ

  • Agroalimentaire
  • Énergie - Environnement - Traitement des eaux usées
  • Robotique - Électronique
  • Milieu marin

Informations techniques

  • 1 voie
  • Inox - Acier brut (fabrication acier disponible à partir du DN50)
  • Raccord tournant à souder
  • Guidage en rotation par double rangée de billes
  • Etanchéité principale par joint - Matière adaptée à vos conditions de service : nous consulter

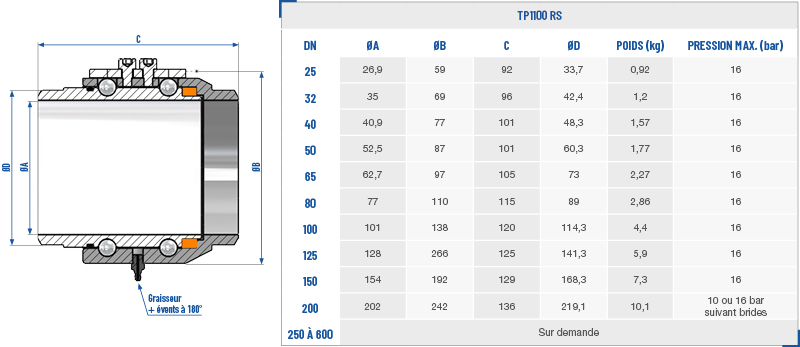

dimensions (EN MM)

Cotes raccord tournant Pacquet TP1100 RS à souder

exemples d'APPLICATION

  • Orientation de potences pour transferts de fluides
  • Réalisations de liaisons articulées
  • Transfert de boues

Raccord tournant livré avec notice de maintenance et instructions de montage (hors instructions de soudure) - Equipé d'un graisseur : périodicité de graissage à définir suivant vos conditions de service - Attention : raccord tournant livré "billé à blanc" pour le transport. Se référer à la notice de montage jointe au colis avec les kits joints - Kits maintenance disponible sur demande - Les conditions de service sont interdépendantes : ne pas cumuler pression, vitesse et température - Durée du cycle : nous consulter - Autres configurations possibles sur demande - Conditions générales de vente disponibles sur notre site
