RACCORD TOURNANT TP1100 RMF - DU DN65 au DN100

Raccord tournant modulable pour tous vos types de raccordements

Raccord tournant modulable suivant votre installation : composez votre raccord fileté à partir de notre version à souder !
Bénéficiez de la fiabilité et la résistance du TP1100 MF sur de plus gros DN (DN65 à DN100)
Nombreuses configurations disponibles

Forces et spécificités

  • Raccord tournant qui répond à une grand variété d'applications et de DN
  • Nombreux filetages disponibles
  • Idéal pour vos process présentant des contraintes d'encombrement

Conditions d'utilisation

Air, eau, huiles, gaz, vide et autres
DN65 au DN100 : filetage Mâle / Femelle gaz BSP cylindrique (BSPP) - DN25 au DN100 : tous types de filetages
Orientation et/ou rotation lente non continue
Jusqu'à 16 bar - Pressions plus élevées disponibles sur demande : nous consulter
Jusqu’à 180°C - Suivant la nature du joint et de la graisse utilisée : nous consulter

 Principaux secteurs d'ACTIVITÉ

  • Agroalimentaire
  • Robotique - Électronique
  • Énergie - Environnement - Traitement des eaux usées
  • Chimie - Santé
  • Pétrochimie

Informations techniques

  • 1 voie
  • Inox - Acier avec revêtement anti-corrosion
  • Filetage gaz BSP en standard - Autres types de filetages disponibles : nous consulter
  • Guidage en rotation par double rangée de billes
  • Etanchéité principale par joint - Matière adaptée à vos conditions de service : nous consulter

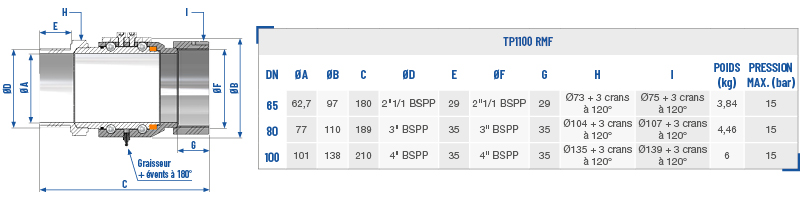

dimensions (en MM)

Cotes raccord tournant Pacquet TP1100 RMF fileté

exemples d'APPLICATIONs

  • Orientation de flexible
  • Enrouleurs basse pression supportant des charges mécaniques externes
  • Montage en amont d'une canne de lavage ou de remplissage

Raccord tournant livré avec notice de maintenance et instructions de montage  (hors instructions de soudure) - Équipé d'un graisseur : périodicité de graissage à définir suivant vos conditions de service - Kits maintenance disponibles sur demande - Les conditions de service sont interdépendantes : ne pas cumuler pression, vitesse et température - Durée du cycle : nous consulter - Autres configurations possibles sur demande - Conditions générales de vente disponibles sur notre site
