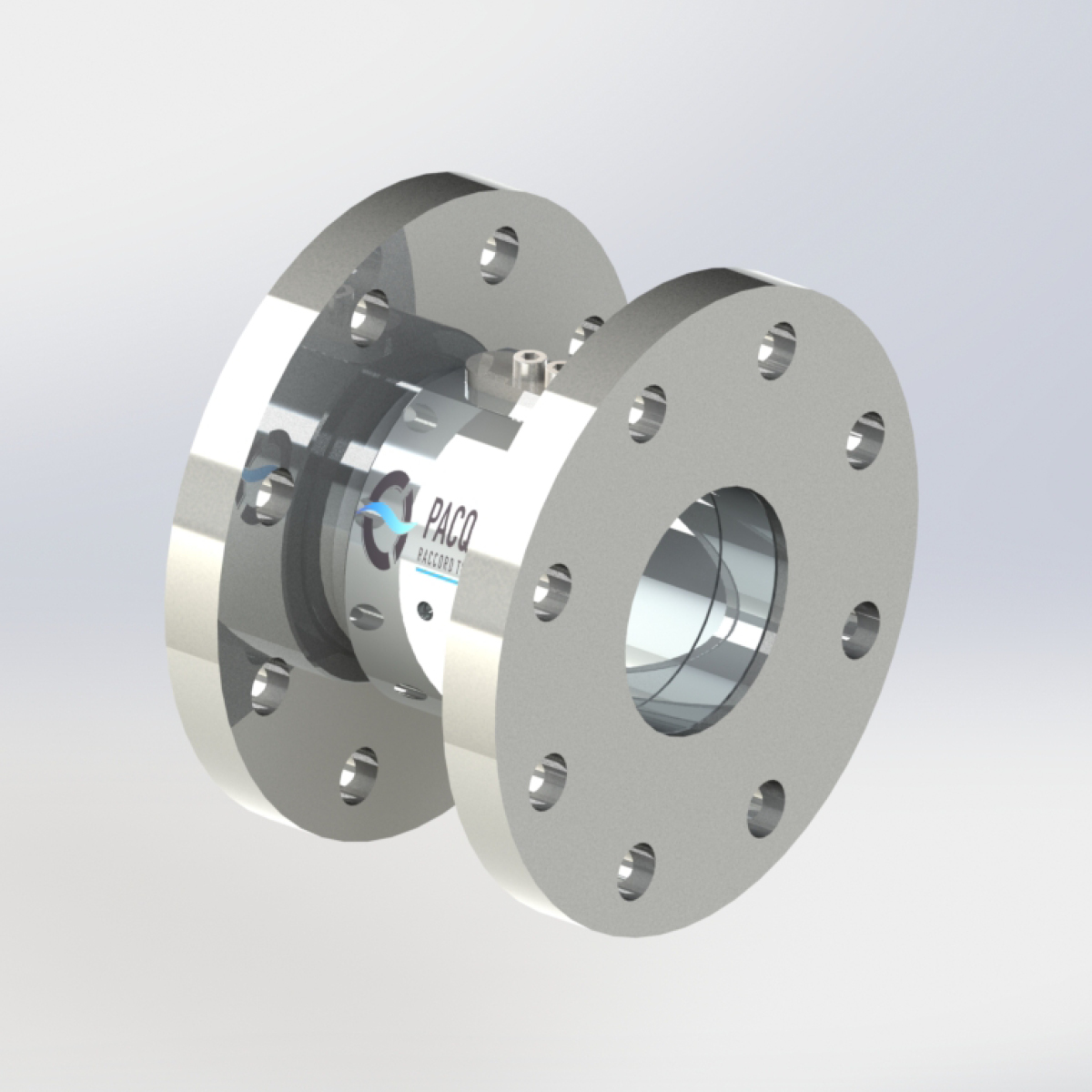

RACCORD TOURNANT TP1100 RC - DU DN25 au DN200

Raccord tournant modulable à souder connexion brides plates

Raccord tournant ergonomique (court)
Idéal pour les process présentant des contraintes d'encombrement
DN standards indicatifs - Autres DN sur demande

Forces et spécificités

  • Les avantages de notre RT modulable appliqués à votre installation : nous composons votre version à brides plates à partir de notre version à souder !
  • Monté avec brides PN10/16 en standard

Conditions d'utilisation

Air, eau, huiles, gaz, vide et autres
DN25 au DN200 - Autres sur demande
Orientation et/ou rotation lente non continue
Jusqu'à 16 bar suivant brides - Pressions plus élevées disponibles sur demande - nous consulter
Jusqu’à 180°C suivant la nature du joint et de la graisse utilisée - nous consulter

principaux secteurs d'activité

  • Agroalimentaire
  • Énergie - Environnement - Traitement des eaux usées
  • Robotique - Électronique
  • Milieu marin

inofrmations techniques

  • 1 voie
  • Inox - Acier avec revêtement anti-corrosion
  • Raccordement par brides plates
  • Guidage en rotation par double rangée de billes
  • Étanchéité principale par joint - Matière adaptée à vos conditions de service: nous consulter

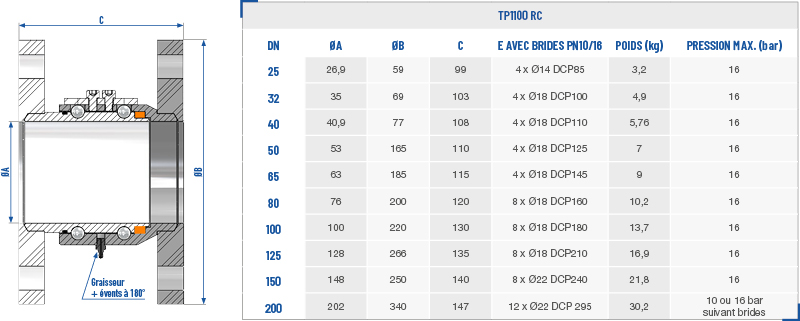

dimensions (EN MM)

Cotes raccord tournant Pacquet TP1100 RC à brides plates

exemple d'applications

  • Bras de dépotage des boues en station d'épuration
  • Traitement des déchets
  • Bras de chargement et flexibles

Raccord tournant livré avec notice de maintenance et instructions de montage (hors instructions de soudure) - Maintenance suivant application et process: nous consulter  - Kits maintenance disponibles sur demande  - Autres configurations possibles: nous consulter  - Les conditions de service sont interdépendantes : ne pas cumuler pression, vitesse et température - Durée du cycle : nous consulter -  Conditions générales de vente disponibles sur notre site
