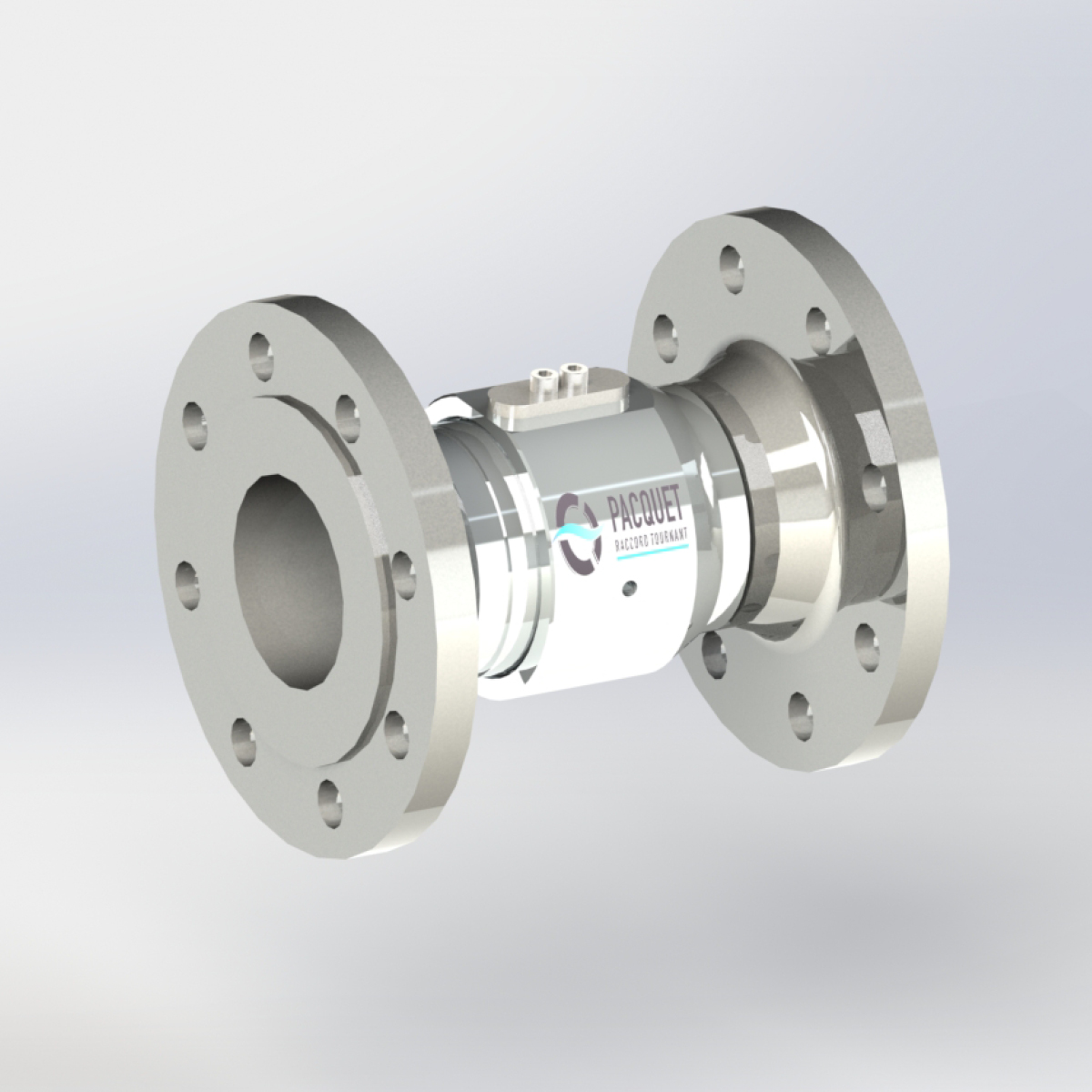

RACCORD TOURNANT MODULABLE TP1100 RB - DN25 ET PLUS

Raccord modulable à souder connexion brides à collerettes et autres

Grande souplesse de conception
Nombreux types de brides disponibles (PN10/16, PN20 - ASA150, PN50 - ASA300)
DN standards indicatifs - Autres DN sur demande

Forces et spécificités

  • Les avantages de notre RT modulable appliqués à votre installation : nous composons votre raccord à brides spécifiques à partir de notre version à souder !
  • Brides adaptables sur demande (nombre de trous, DCP, épaisseur bride …)

Conditions d'utilisation

Air, eau, huiles, gaz, vide et autres
DN25 au DN200 en standard - DN250 au DN600 sur demande: nous consulter
Orientation et/ou rotation lente non continue
Jusqu'à 16 bar suivant brides - Pressions plus élevées disponibles sur demande: nous consulter
Jusqu’à 180°C suivant la nature du joint et de la graisse utilisée: nous consulter

principaux secteurs d'activité

  • Agroalimentaire
  • Énergie - Environnement - Traitement des eaux
  • Robotique - Électronique
  • Milieu marin

informations techniques

  • 1 voie
  • Inox - Acier revêtement anti-corrosion
  • Raccordement par brides à collerettes - Brides spécifiques sur demande
  • Guidage en rotation par double rangée de billes
  • Étanchéité principale par joint - Matière adaptée à vos conditions de service: nous consulter

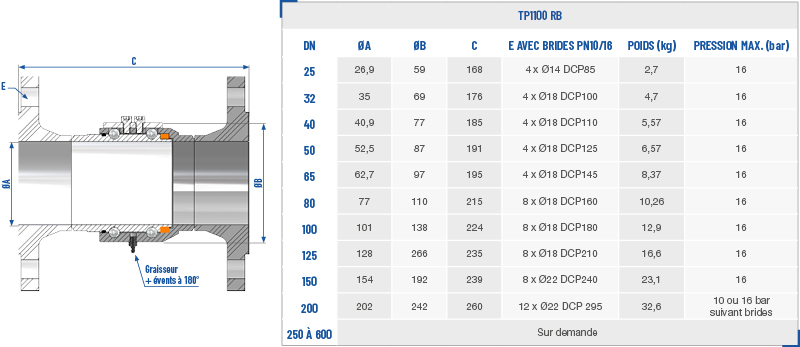

dimensions (EN MM)

Cotes raccord tournant TP1100 RB à brides

exemples d'applications

  • Bras de dépotage des boues en station d'épuration
  • Traitement des déchets
  • Bras de chargement

Raccord tournant livré avec notice de maintenance et instructions de montage (hors instructions de soudure) - Équipé d'un graisseur : périodicité de graissage à définir suivant vos conditions de service - Kits maintenance disponibles sur demande  - Autres configurations possibles : nous consulter - Les conditions de service sont interdépendantes : ne pas cumuler pression, vitesse et température - Durée du cycle : nous consulter - Conditions générales de vente disponibles sur notre site
