JUNTA ROTATIVA MODULAR TP1100 R – DN25 Y MÁS – ¡CONFIGURE EL SUYO!

Junta rotativa modular y combinable con otros elementos para soldar

Junta rotativa modulable según su instalación: ¡Componga su junta rotativa a partir de nuestra opción para soldar!
Diseño muy flexible
Se adapta a una gran variedad de procesos

Fortalezas y especificidades

  • Disponible en muchos DN estándar – hasta DN 600 bajo solicitud
  • Muchas configuraciones disponibles:  bridas planas, bridas con cuello, bridas específicas, conectores, manguitos, codos, etc.
  • Adecuado para procesos alimentarios, pero con zonas de retención (sellado radial)

Condiciones de utilización

Aire, agua, aceites, gases, vacío, entre otros
De DN25 a DN200 estándar – de DN250 a DN600 bajo petición: contáctenos
Orientación y/o rotación lenta no continua
Hasta 16 bar dependiendo de las bridas – Presiones superiores disponibles bajo solicitud: contáctenos
Hasta 180° C – Según la naturaleza de la junta y de la grasa utilizada: contáctenos

Assemblez votre TP1100 R

Seleccione su conexión izquierda
Conector macho, TP1100 R junta rotativa modular, Pacquet
Conector macho
Manguito hembra, TP1100 R junta rotativa modular, Pacquet
Manguito hembra
Brida con cuello, junta rotativa TP1100 R, modular Pacquet
Brida con cuello
Brida plana, junta rotativa modular TP1100 R, Pacquet
Brida plana
Codo, junta rotativa modular TP1100 R, Pacquet
Codo
Su junta rotativa
Seleccione su conexión derecha
Conector macho, junta rotativa modular TP1100 R, Pacquet
Conector macho
Manguito hembra, junta rotativa modular TP1100 R, Pacquet
Manguito hembra
Brida con cuello, junta rotativa modular TP1100 R, Pacquet
Brida con cuello
Brida plana, junta rotativa modular TP1100 R, Pacquet
Brida plana
Codo, junta rotativa modular TP1100 R, Pacquet
Codo

PRINCIPALES SECTORES DE ACTIVIDAD

  • Sector agroalimentario
  • Energía - Medio ambiente - Tratamiento de aguas residuales
  • Robótica - Electrónica
  • Medio marino

INFORMACIONES TÉCNICAS

  • 1 paso
  • Acero inoxidable – Acero bruto
  • Junta rotativa para soldar
  • Guía de rotación por doble fila de bolas
  • Hermeticidad principal por junta – Material adaptado a sus condiciones de servicio: contáctenos

EJEMPLOS DE APLICACIONES

  • Diseñado para instalarse en el extremo de la manguera de alta presión y en los carretes de alta presión
  • Instalación en grúas
  • Alimentación de prensa hidráulica
  • Conexión de mangueras para uso industrial

CONFIGURAcIONES POSIBLES CON CODOS

Pacquet, configuraciones posibles del TP1100 R con codos, Pacquet

Junta rotativa entregada con instrucciones de mantenimiento y montaje (excepto las instrucciones de soldadura)  - Equipada con un engrasador : la periodicidad del engrase se debe definir según sus condiciones de servicio - Kit de mantenimiento disponible bajo solicitud - Otras configuraciones posibles : contáctenos - Las condiciones de servicio son interdependientes: no acumular presión, velocidad y temperatura - Duración del ciclo: contáctenos - Condiciones generales de venta disponibles en nuestro sitio web

Torgen: Descubra los compensadores de dilatación de nuestro socio



Exemples de configurations

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 1

Conexión con dos bridas con cuellos

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 2

Conexión con brida con cuello y manguito hembra

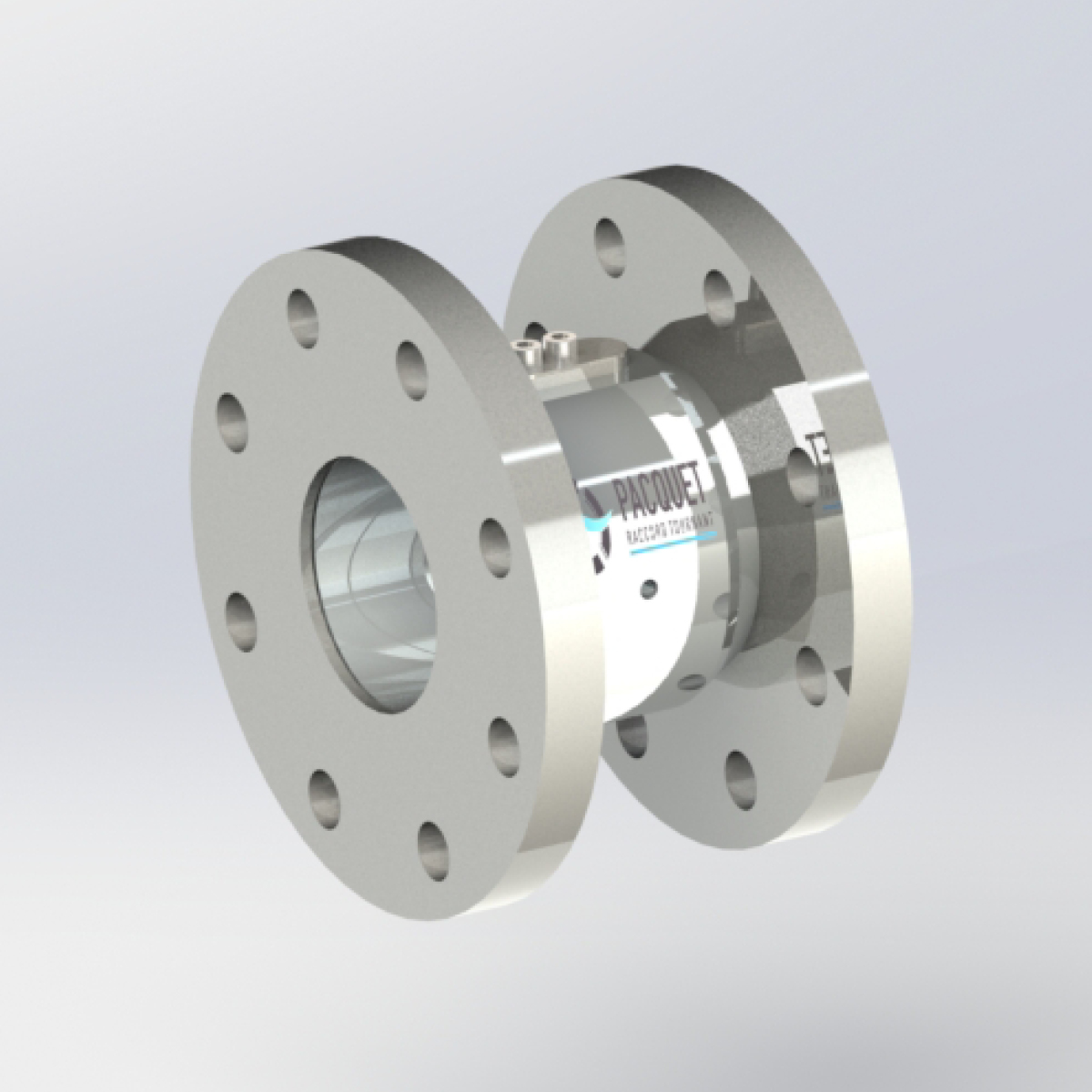

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 3

Conexión con dos bridas planas

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 4

Conexión con brida plana y codo

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 5

Conexión con brida plana y conector macho

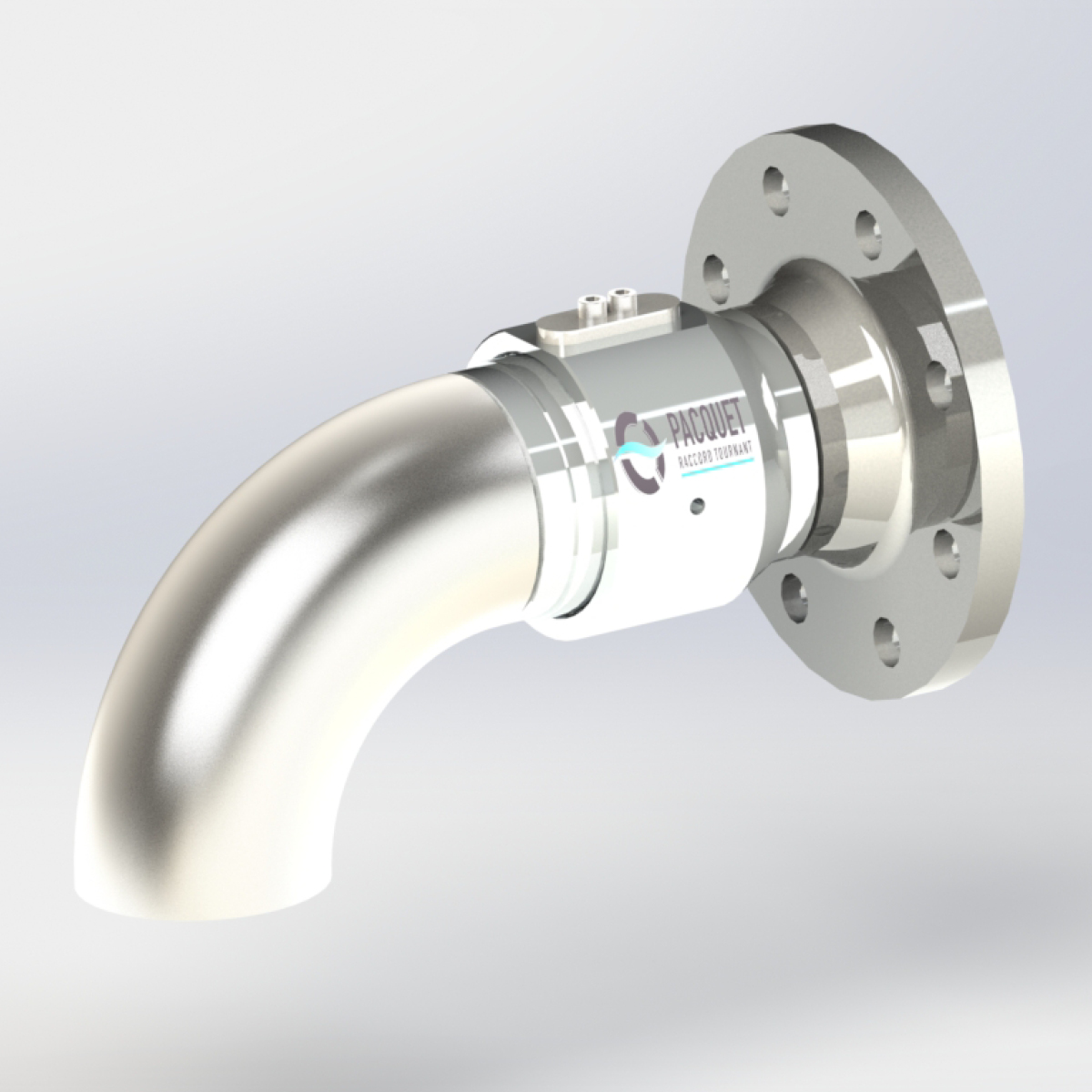

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 6

Conexión con codo y brida con cuello

Junta rotativa, Pacquet Raccord Tournant TP1100 R con codo a 90°, codo 90°

Junta rotativa TP1100 R - Configuración 7

Conexión con dos codos

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 8

Conexión con conector macho y brida plana

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 9

Conexión con conector macho y manguito hembra

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 10

Conexión con manguito hembra y brida con cuello

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 11

Conexión con manguito hembra y codo

Junta rotativa, Pacquet Raccord Tournant TP1100 R

Junta rotativa TP1100 R - Configuración 12

Conexión con dos manguitos hembra
